皆さん、こんにちは。
千葉県市原市を拠点にリバースエンジニアリングなどを手がける有限会社藤田工業です。
製造業の現場において、「金型」は企業の利益を生み出すための最も重要な「資産」の一つです。しかし、金属でできている金型も永久に使えるわけではありません。ある日突然、金型が破損して生産ラインがストップしてしまえば、納期遅延や信用の失墜といった大きな経営リスクに直結します。
「最近、成形品のバリが増えてきた」「昔に比べて寸法が安定しない」といった症状は、金型からの「寿命のサイン」かもしれません。
本記事では、金型の寿命の正しい定義や判断基準、少しでも長く使うためのメンテナンス方法について解説します。さらに、記事の後半では「寿命を迎えたが、図面がなくて更新（作り直し）ができない」という、多くの製造現場が抱える深刻な課題への解決策もご紹介します。

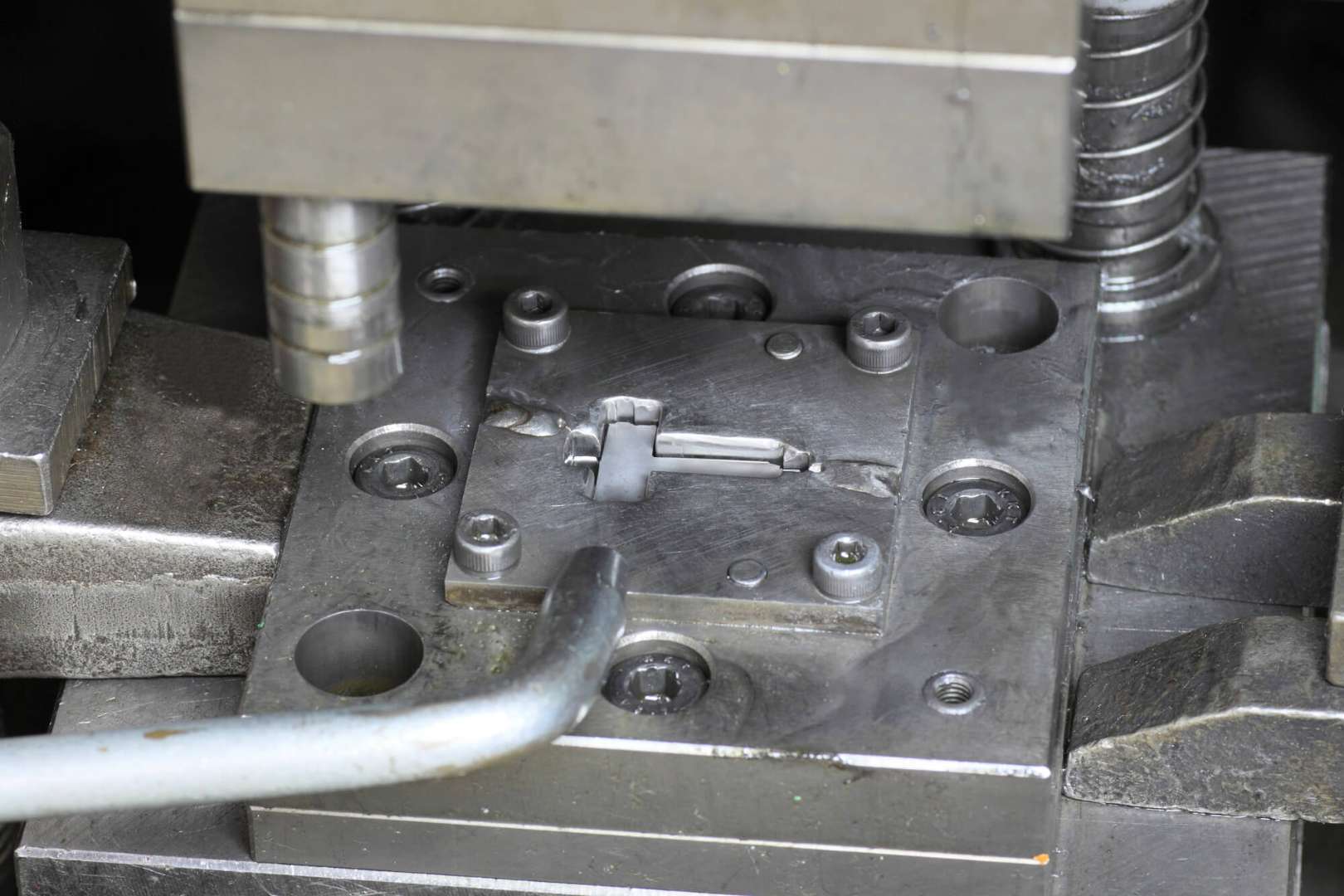

■金型の寿命とは？判断基準と劣化のサイン
「金型の寿命」と一言で言っても、その捉え方は立場や状況によって異なります。まずは、製造現場における正しい寿命の定義を確認しましょう。
・寿命の定義は「良品が作れる期間」
一般的にモノの寿命というと「壊れて動かなくなること」を指しますが、金型の場合は少し異なります。金型自体が物理的に壊れていなくても、成形された製品が要求される品質基準を満たせなくなった時点が、実質的な寿命となります。例えば、成形品の寸法が公差（許容範囲）に収まらなくなったり、金型の合わせ面に隙間ができて製品に不要な突起が生じたりする状態です。また、金型表面の荒れが製品に転写され、美観を損なう場合も同様です。つまり、金型の寿命とは「物理的な耐久期間」ではなく、「良品を安定して生産し続けられる期間」であると言えます。
・ショット数（成形回数）による目安
金型の寿命管理において、最も一般的な指標となるのが「ショット数（成形回数）」です。何年使ったかという期間よりも、何回打ったかという回数の方が、金型への疲労蓄積を正確に表すからです。金型の種類や材質によって大きく異なりますが、例えばアルミなどを用いた試作・簡易金型であれば数千から数万ショット程度が目安となります。一方で、一般的な鋼材を用いた量産金型であれば10万から30万ショット以上耐えうる場合もあります。多くの現場では、ショットカウンターを用いて管理し、規定回数に近づいた時点でメンテナンスや更新の計画を立てています。
・法定耐用年数と実寿命の違い
ここで注意が必要なのが、経理・税務上の「法定耐用年数」との混同です。減価償却資産としての金型の法定耐用年数は、一般的に2年や3年と短く設定されています。しかし、これはあくまで税金の計算上の期間であり、現場での「実寿命」とは全く別物です。適切なメンテナンスを行えば、法定耐用年数を遥かに超えて、10年以上現役で稼働している金型も珍しくありません。現場担当者は、帳簿上の数字ではなく、目の前の金型の状態を見て判断する必要があります。
■金型の寿命を縮める主な要因と劣化現象
なぜ金型は劣化するのでしょうか。寿命を左右する要因と、具体的な劣化のサインを知ることで、トラブルを未然に防ぐことができます。
・寿命を決定づける3つの要素
金型の耐久性は、主に「材質」「製品材料」「使用環境」という3つの要素の組み合わせで決まります。一つ目の要素は金型を作る鋼材の材質です。S55Cなどの炭素鋼よりも、SKD11などのダイス鋼やプリハードン鋼、さらに硬い超硬合金などを使用すれば、摩耗に強く長寿命になります。二つ目の要素は、成形される製品の材料（被加工材）です。例えばプラスチック成形において、ガラス繊維入りの樹脂を使用する場合、ガラスが研磨剤のように金型表面を削るため、通常の樹脂よりも摩耗が激しくなり寿命は短くなります。三つ目の要素は、使用環境や成形条件です。成形時の圧力が適切か、温度管理がされているか、そしてメンテナンスの頻度は十分かといった運用面も、寿命を大きく左右します。

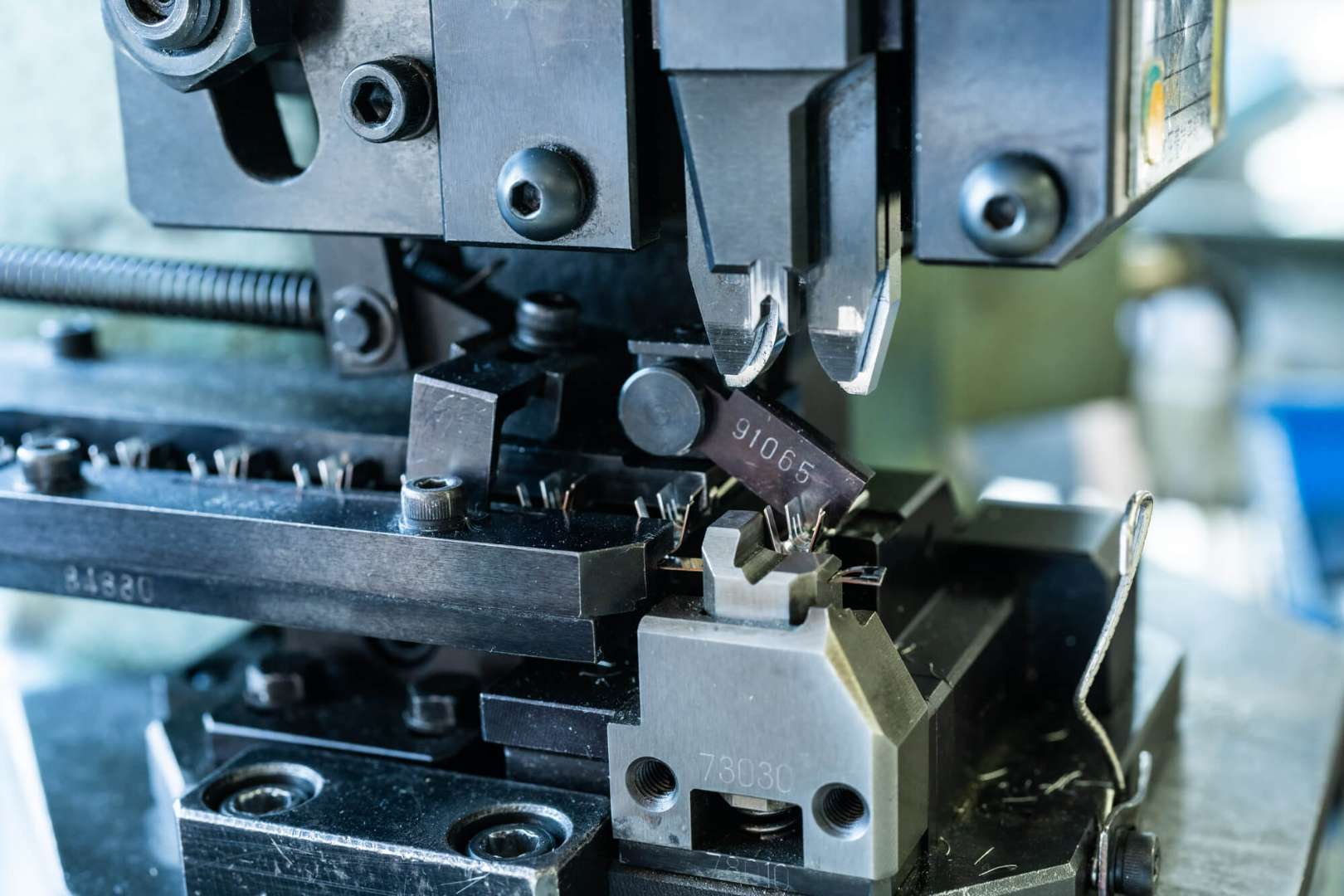

・代表的な劣化トラブル（寿命のサイン）
金型が限界に近づくと、物理的な劣化現象が現れます。最も代表的なのが「摩耗」です。樹脂や金属が流れる際や、金型同士が擦れ合う部分が削れる現象で、これが進行するとバリや寸法不良の直接的な原因となります。また、「クラック」も深刻なトラブルです。加熱と冷却が繰り返されることで、金型表面に熱疲労による細かい亀裂が入る現象です。これを放置すると亀裂が広がり、最終的に金型が割れてしまう大破損につながる危険があります。さらに、ガスや汚れによる「腐食・サビ」も挙げられます。成形時に発生するガスが金型表面に付着し、酸性化して金属を腐食させることで、表面の凹みや離型不良を引き起こします。
■金型の寿命を延ばすためのメンテナンスと対策
金型は消耗品ですが、適切なケアによって寿命を延ばすことは可能です。コスト削減のためにも、以下の対策を徹底しましょう。
・日常点検とクリーニング
最も基本的かつ重要なのが、日々の清掃です。成形時に発生するガスや油汚れは、冷えて固まると除去が困難になります。稼働終了ごとに汚れを丁寧に拭き取り、保管時には防錆油を塗布することで、サビや腐食のリスクを大幅に低減できます。地道な作業ですが、毎日の積み重ねが寿命に大きく影響します。
・表面処理とコーティング技術
金型の表面に特殊な処理を施すことで、耐久性を劇的に向上させることができます。例えば、表面に窒素を拡散させて硬度を高める窒化処理や、硬質膜をコーティングして耐摩耗性と滑りやすさを向上させるPVDコーティングなどが有効です。これらは新規製作時だけでなく、メンテナンス時に施工することで、劣化した表面機能を回復・強化することも可能です。
・適切な「メンテナンス寿命」の設定
金型管理において重要なのは、壊れてから直すのではなく、壊れる前に直すことです。バリが少し出始めた、あるいは特定のショット数に達したなど、予兆が見えた時点でラインを止め、分解清掃や摩耗部分の再研磨・肉盛り溶接を行います。致命的なダメージを負う前に手を打つことで、トータルの寿命を長く保つことができます。
▼あわせて読みたい
機械の寿命を伸ばすには？メンテナンスの重要性と具体的な対策を紹介！
・それでも訪れる「物理的な限界」と更新の必要性
しかし、どんなに丁寧にメンテナンスをしていても、金属疲労は確実に蓄積していきます。何度も溶接補修を繰り返した金型は、母材そのものが熱影響で脆くなり、いつかは修理不能な状態、すなわち物理的な限界を迎えます。重要なのは、その時が来ることをあらかじめ想定し、スムーズに新規製作や更新へ移行できる準備をしておくことです。
■寿命を迎えた金型に「図面がない」…製造業が抱える深刻な課題
ここで、多くの製造業が直面する大きな壁があります。「金型が寿命を迎えたので新しく作り直したいが、図面がない」という問題です。
・メーカー廃業・図面紛失で「作り直せない」
20年、30年と大切に使ってきた金型ほど、この問題は深刻化します。よくあるケースとして、当時の図面が紙媒体しかなく紛失してしまったり、汚れて読めなくなっていたりすることが挙げられます。また、そもそも金型を製作したメーカーが廃業・倒産していてデータが入手できない場合や、海外製の金型でメーカーと連絡がつかないといった事態も頻発しています。手元に現物の金型はあるのに、設計データがないために同じものを作ることができず、予備品もないまま稼働を続けざるを得ないというジレンマに多くの現場が悩まされています。
・コスト高と納期遅延のリスク
図面がない場合、通常は設計者が現物をスケッチして一から図面を起こさなければなりません。これには多大な時間と設計費がかかり、コストを押し上げる要因となります。また、メーカー純正対応ができたとしても、部品供給が終了していたり、海外取り寄せによる数ヶ月単位の納期遅延が発生したりするリスクがあります。その間、工場の生産ラインが止まってしまえば、企業として甚大な損失を被ることになります。
▼あわせて読みたい
工場のコスト削減に役立つ「リバースエンジニアリング」とは？
■図面がない金型を復活させる「リバースエンジニアリング」
「図面がないから諦めるしかないのか」とお考えの方に、藤田工業が提案する解決策が「リバースエンジニアリング」です。
・現物からデータを復元する技術

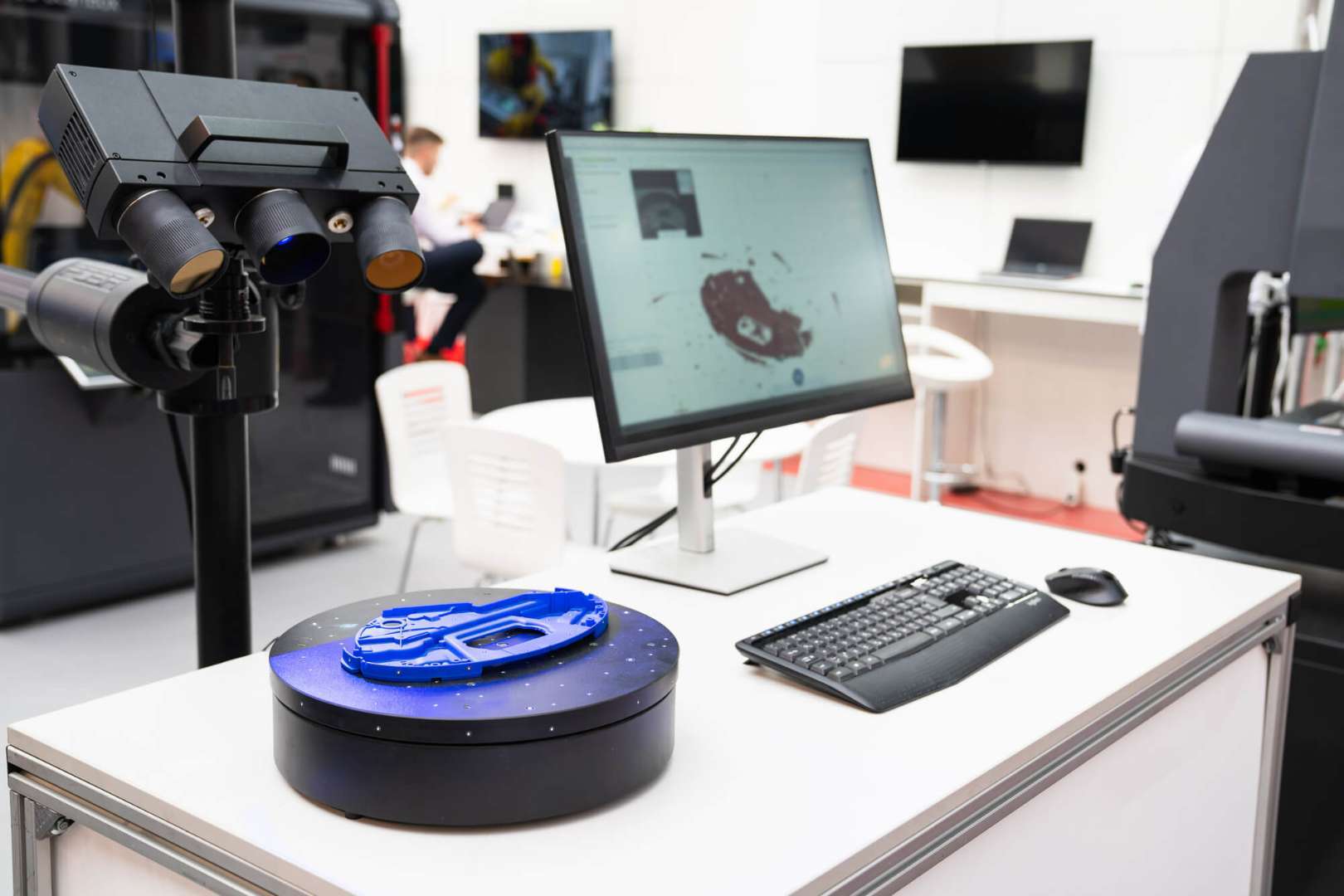

リバースエンジニアリングとは、製品や部品の現物を解析し、そこから設計図を復元する技術のことです。具体的には、寿命を迎えた金型、あるいはその金型で製造された最終製品を、高精度な3Dスキャナーで測定します。取得した点群データをもとに、CADエンジニアが3Dデータや2D図面を作成します。これにより、紙の図面がなくても、メーカーがなくなっていても、現物さえあれば金型をデジタルデータとして蘇らせることができるのです。
・リバースエンジニアリングのメリット
この技術には大きく分けて3つのメリットがあります。第一に、金型の複製が可能になる点です。作成したデータをもとに、同等の金型を新規製作できます。摩耗してしまった部分も、本来の寸法を推測して修正・復元が可能です。第二に、設計変更による改良ができる点です。単にコピーするだけでなく、「いつもこのピンが折れる」「ここが摩耗しやすい」といった弱点がわかっていれば、データ作成時に肉厚を増やしたり、角の丸みを大きくして応力を逃がしたりといった設計変更を加えることができます。つまり、オリジナルよりも長寿命で壊れにくい金型に改良できるのです。第三に、予備部品の確保とデジタル資産化です。すぐに金型を作らなくても、データを保管しておけば、万が一の破損時に即座に製作に取り掛かれます。物理的な在庫を持たずに、デジタルデータとして資産管理ができるようになります。
▼あわせて読みたい
現物から図面化する方法とは？図面起こしに最適なリバースエンジニアリングの事例を紹介
■まとめ
金型の寿命は、単なる期間ではなく「良品を作り続けられるか」で判断されます。適切なメンテナンスで延命は可能ですが、いつかは必ず物理的な限界が訪れます。その際、「図面がない」「古い金型で詳細が不明」といった理由で更新を諦める必要はありません。リバースエンジニアリングを活用すれば、現物からデータを復元し、さらには弱点を改良して、より長持ちする金型へと生まれ変わらせることができます。
■金型でお困りなら、リバースエンジニアリング会社の藤田工業にお任せください！
有限会社藤田工業は、千葉県市原市を拠点に、日本全国の工場・プラント設備の課題解決をサポートしています。ただ図面通りに作るだけでなく、現場の状況を理解した「使える金型・部品」を提供するのが私たちの強みです。
当社では、測定・材質分析から図面化、製作、納品までを一貫して対応するワンストップ体制を整えています。お客様は複数の業者とやり取りをする必要がなく、手間とコストを最小限に抑えることが可能です。また、遠方のお客様であっても、現物を郵送していただくだけで対応可能ですので、お近くに相談できる業者がいない場合もご安心ください。
「図面がない」「メーカーが廃業した」「割れてしまった」など、他社で断られた難易度の高い案件や、試作品・補修部品など1個からの小ロット製作も喜んで承ります。さらに、部品製作だけでなく、工場内の安全対策（はしご・手すり・フェンス設置）や配管工事も得意としておりますので、設備のメンテナンスを丸ごとご相談いただけます。
「この金型、もう直せないかな？」そう諦めて捨てる前に、まずはスマートフォンの写真で構いませんので、現物の状態をお送りください。私たちが最適な解決策をご提案します。
