皆さん、こんにちは。
千葉県市原市を拠点にリバースエンジニアリングなどを手がける有限会社藤田工業です。
工場の生産ラインや機械設備の保全を担当されている皆様、日々の業務の中で、このような「部品調達の壁」に直面して頭を抱えた経験はありませんか？
機械が急に故障したためメーカーに問い合わせたところ、「その部品は生産終了しており在庫もない」と告げられてしまった。あるいは、数十年前の古い設備であるため紙の図面がどこにも残っておらず、加工屋さんに相談しても「図面がないと作れない」と断られてしまった。さらには、メーカー自体がすでに廃業しており、どこに相談すればいいのか皆目見当がつかない、といった状況です。
たった一つの小さな部品が手に入らないだけで、機械全体が動かなくなり、最悪の場合は生産ラインがストップしてしまいます。そして、メーカーからは「部品が出ないので、最新機種への買い替えをご検討ください」と、数百～数千万円もの見積もりを渡されることになります。これは、多くの製造現場が抱える切実な悩みであり、経営的なリスクでもあります。
しかし、図面がなくても、手元にある「現物」さえあれば、最新技術を用いて部品を復元・再製作する「リバースエンジニアリング」という手法があります。
本記事では、図面がない状態からどのように部品を製作するのか、その具体的な手順や技術、そして単に元に戻すだけではない「復元のメリット」について詳しく解説します。
■なぜ今、「部品復元（リバースエンジニアリング）」が必要とされているのか？
近年、製造業の現場において「部品復元（リバースエンジニアリング）」への問い合わせが増加しています。かつては「図面通りに作る」ことが当たり前でしたが、なぜ今、現物から図面を起こす技術がこれほどまでに求められているのでしょうか。そこには、日本の製造現場が直面している構造的な「危機」があります。
・メーカー廃業や部品供給終了という「製造現場の危機」
一つ目の理由は、設備の寿命と部品供給期間のギャップです。産業機械やプラント設備は非常に堅牢に作られており、適切なメンテナンスを行えば20年、30年と稼働し続けることができます。
一方で、機械メーカーが部品の保有・供給を義務付けられている期間は、生産終了から概ね10年程度であることが一般的です。つまり、「機械本体はまだまだ元気に動くのに、直すための部品だけが世の中から消えてしまう」という期間が、設備の後半生に必ず訪れるのです。さらに近年深刻なのが、メーカー自体の統廃合や廃業です。「昔買った機械のメーカーが倒産してしまった」「海外メーカーが日本市場から撤退して連絡がつかない」といったケースが増えており、正規ルートでの入手が不可能になる「部品難民」が増加しています。このような状況を救う唯一の手段が、現物からの復元なのです。
》【関連記事】機械の部品の生産中止でお困りの方必見！ リバースエンジニアリングでの対策がおすすめです
・設備丸ごとの入れ替えコストを回避し「延命化」を図る
二つ目の理由は、コスト削減と設備の延命化（レトロフィット）のニーズです。重要部品が破損し、修理不能となった場合、メーカーは設備全体の入れ替えを提案します。しかし、大型機械やプラント設備の更新には、数千万円から場合によっては億単位の投資が必要になります。また、入れ替え工事のために長期間ラインを止めることによる機会損失も計り知れません。
「あと5年、今の設備を使いたい」「予算的に今すぐの買い替えは厳しい」という現場の声に応え、破損した部品だけをピンポイントで製作し、既存設備を使い続けられるようにする。これこそが部品復元の最大の価値です。リバースエンジニアリング費用は決して安価ではありませんが、設備投資全体と比較すれば、圧倒的なコストパフォーマンスで設備を延命させることが可能です。
》【関連記事】【製造業向け】古い設備・機械の図面を紛失したらどうする？リバースエンジニアリングがその悩みを解決します！
■図面なしでどう作る？「リバースエンジニアリング」の仕組みと流れ
「図面がないのに、どうやって1/100mm単位の精度が必要な部品を作るのですか？」とよくご質問をいただきます。リバースエンジニアリングでは、通常の「設計図→製造」というプロセスを逆行（リバース）し、「現物→測定・解析→図面化→製造」という手順を踏むことでこれを実現します。ここでは、藤田工業が実際に行っているリバースエンジニアリングの裏側を3つのステップでご紹介します。
STEP1：現物の測定・3Dスキャン
すべての工程の命運を握るのが、最初の「測定」です。

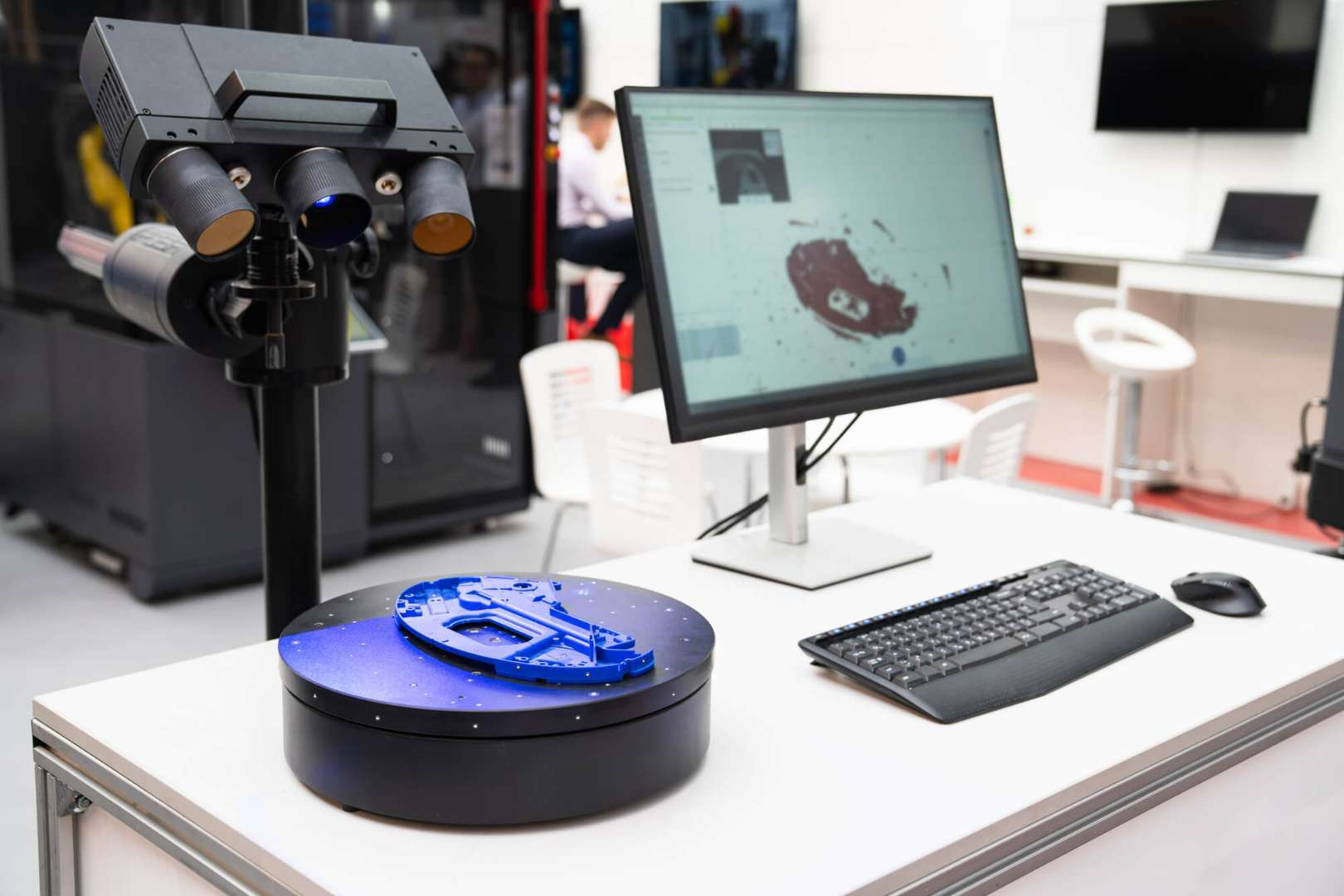

まず、技術者がノギス、マイクロメータどの測定器具を使い、穴径や軸径、厚みといった基本的な寸法を正確に測ります。しかし、これだけでは複雑な曲面や、手が入らない内部構造までは把握できません。そこで活躍するのが、最新の「3Dスキャナ」や「三次元測定機」です。対象物にレーザーやパターン光を照射し、その形状を数百万〜数千万の「点の集まり（点群データ）」としてデジタル化します。これにより、人の手では測定不可能な自由曲面や複雑な形状も、極めて高精度にPC上に取り込むことが可能になります。
》【関連記事】3Dスキャンで図面化する流れやメリットを紹介！リバースエンジニアリングの活用法とは
STEP2：3Dデータ作成・設計（CAD）・材質分析
スキャンして取り込んだデータは、あくまで「表面の形のコピー」であり、そのままでは製造に使えません。ここで重要になるのが「設計（モデリング）」と「材質分析」です。
まず設計段階では、CADエンジニアがスキャンデータを下敷きにしながら、加工用の3Dモデルや2次元図面を一から書き起こします。ただ形をなぞるだけではなく、機械設計の知識を動員し、製造可能な「図面データ」へと仕上げていきます。
また、形と同じくらい重要なのが「材質」です。見た目が銀色の金属でも、鉄なのか、ステンレスなのか、あるいは特殊鋼なのかによって強度は全く異なります。古い部品の場合、材質の記録がないことがほとんどであるため、蛍光X線分析装置などを用いて成分分析を行い、「何の元素が含まれているか」を科学的に特定します。もし元の材質が廃盤になっている場合は、現代の規格で同等以上の性能を持つ代替素材を選定します。
STEP3：加工・製作
図面と材質が決まれば、いよいよ製作に入ります。形状や個数、予算に合わせて最適な加工方法を選定します。

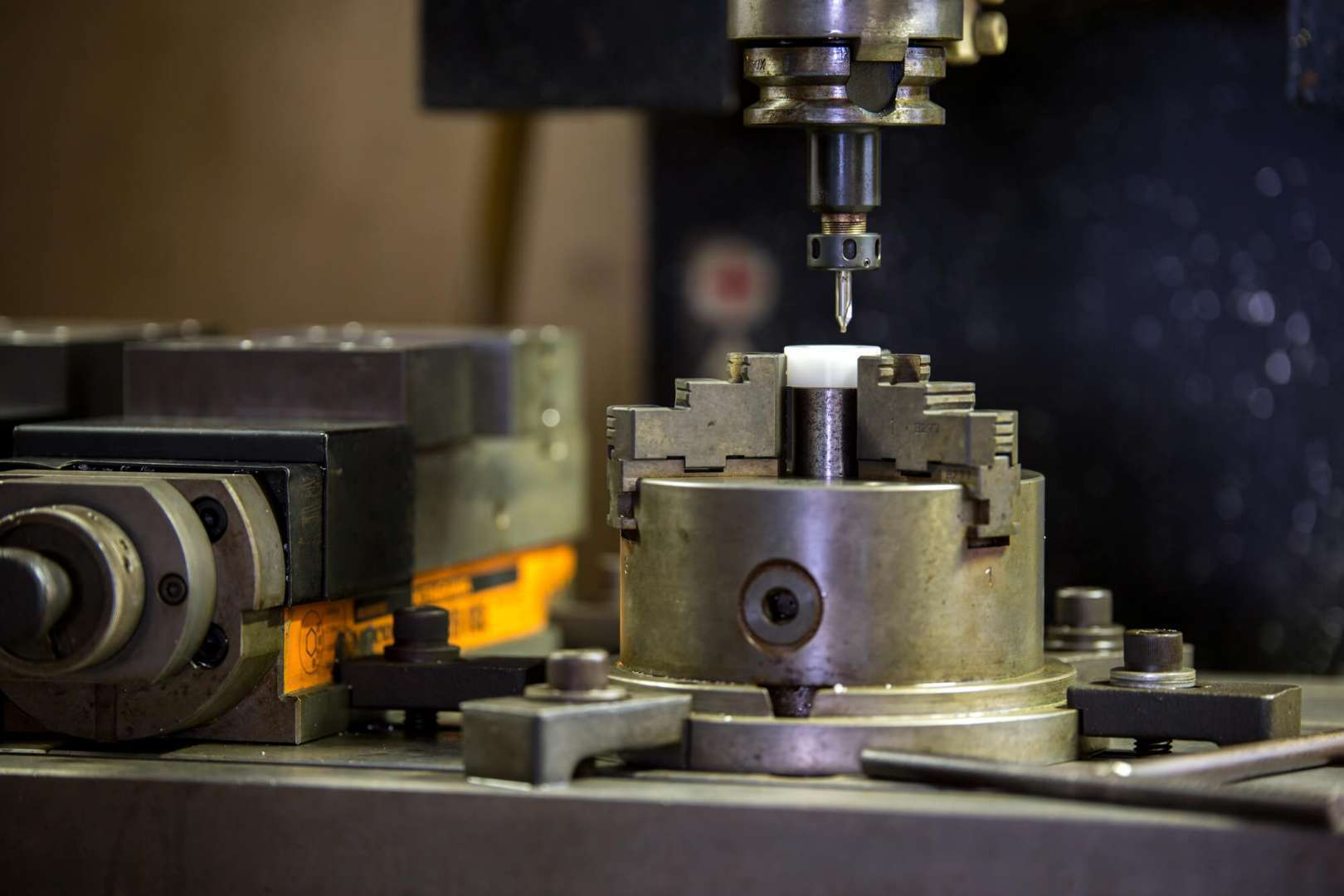

例えば、高い精度や強度が求められる金属部品であれば、マシニングセンタや旋盤を用いた「切削加工」を行います。これが最も一般的で確実な方法です。一方で、非常に複雑な形状であったり、金型を作りたくない試作品のようなケースであれば、金属や樹脂の「3Dプリンター」を用いることもあります。藤田工業では、これらの工程をワンストップで管理し、お客様の手元に「使える部品」としてお届けします。
■ただのコピーではない！「復元」における3つのメリット
リバースエンジニアリングというと、「現物をそのままコピーすること」だと思われがちですが、実はそれ以上の価値があります。プロの技術者が介入することで、元の部品よりも優れた製品に生まれ変わらせることができるのです。
・破損・摩耗した部品も本来の形状へ修復
お客様から持ち込まれる部品の多くは、割れていたり、大きく摩耗して変形していたりします。
もし、摩耗してすり減った状態をそのままスキャンして作れば、「新品なのにすり減った部品」が出来上がってしまい、使い物になりません。私たちは、残っている部分の形状から欠損部分を予測したり、対になる部品（相手部品）との噛み合わせを確認したりすることで、本来あるべき寸法を推測・設計します。これは、単なるスキャン業者にはできない、設計力のある会社ならではの強みです。
・純正品よりも長持ち？「性能向上」の提案
部品を復元するタイミングは、設備の弱点を克服するチャンスでもあります。「このギアはいつもすぐに歯が欠けてしまう」「このシャフトは錆びやすい」といった現場の悩みがあれば、ぜひ教えてください。
例えば、樹脂製ですぐ割れてしまう部品をアルミやステンレスに変更して強度を上げたり、摩耗しやすい箇所に「焼き入れ」をして硬くしたり、あるいはメッキ処理をして耐食性を高めたりすることが可能です。このように、純正品の設計をベースにしつつ、現代の技術で耐久性や機能を向上させる提案ができるのも大きなメリットです。
》【関連記事】機械の寿命を伸ばすには？メンテナンスの重要性と具体的な対策を紹介！
・1個からの小ロット・短納期対応と「デジタル在庫」
メーカーに部品を発注する場合、ロット数（最低発注単位）が決まっていることがあり、「1個しか要らないのに100個買わなければならない」というケースがあります。しかし、リバースエンジニアリングによる切削加工や3Dプリントなら、金型を作らずに1個からの製作が可能です。
また、一度データを作成してしまえば、そのデータは貴社の資産となります。次回部品が必要になった際は、再度現物を送る必要はなく、データを流用して即座に製作・納品が可能です。物理的な在庫を持たずに、データとして保管することで、管理コストを削減しながら将来のリスクに備えることができます。
■依頼前に知っておくべき「権利関係」と「失敗しないポイント」
リバースエンジニアリングを検討する際、どうしても気になるのが法律や権利の話、そして依頼時の注意点です。トラブルを避け、スムーズに依頼するためのポイントを整理しました。
・知的財産権（特許・意匠）への配慮
企業のコンプライアンス担当者様であれば、当然の懸念かと思います。結論から申し上げますと、「権利侵害には注意が必要だが、問題ないケースが多い」と言えます。
メーカーが現行で販売している製品をコピーして、それを自社製品として他者に販売することは、意匠権や不正競争防止法の観点から違法となる可能性が高いです。しかし、「メーカーからの部品供給が途絶えており、自社の設備を修理・維持するために特注部品を製作する」というケースであれば、正当な業務行為として認められることが一般的です。藤田工業では、知的財産権に十分配慮し、お客様が安心して使用できるコンプライアンスを遵守したサービス提供を行っています。
》【関連記事】リバースエンジニアリングは著作権侵害になるの？ 違法になるケースや注意点を紹介
・現物は捨てずに保管を！依頼時に必要なもの
依頼時に最も重要なものは、やはり「現物」です。たとえ割れてバラバラになっていても、一部が欠けていても、絶対に捨てないでください。破片ひとつひとつが、元の形状を知るための貴重な情報源となります。
また、現物を機械から取り外す前に、「どのように取り付けられていたか」がわかる写真を数枚撮っておいていただけると、設計時の精度が格段に上がります。周辺部品との位置関係がわかれば、より正確な寸法推測が可能になるからです。
■部品復元を依頼する際のポイントと流れ
「専門的な図面がないと、見積もりすら取れないのでは？」と思われている方も多いですが、そんなことはありません。藤田工業では、簡単なステップでご相談いただけます。
・見積もりに必要な情報は「写真」と「サイズ」だけ
最初のお問い合わせ段階では、詳細な図面は一切不要です。お手持ちのスマートフォンで現物を撮影し、メールやフォームにてお送りいただくだけで構いません。
その際、現物の横に定規やメジャーを当てて撮影していただけると、概算のサイズ感が伝わり、よりスムーズにお見積りが可能です。「だいたい手のひらサイズ」「1メートルくらい」といった情報だけでも、製作可否や費用の目安をお伝えすることができます。
・お問い合わせから納品までの5ステップ
実際の流れとしては、まずメールフォームやお電話でご相談いただき、現物の写真を送っていただいた段階で概算の可否判断と費用目安をお伝えします。その金額感に問題がなければ、現物を弊社までお送りいただき、プロによる詳細な測定と材質分析を行います。そこで正確な設計費・製作費を算出して正式なお見積りを提示し、ご了承いただければ正式発注となります。その後、設計・加工・検査を経て、完成した部品をお手元にお届けします。作成したデータは保管されますので、リピート注文もスムーズです。
》【関連記事】リバースエンジニアリングの費用相場は？図面がない部品を復元するコストと藤田工業に依頼するメリット
■まとめ
メーカーの部品供給終了や図面の紛失は、製造現場にとって頭の痛い問題です。しかし、「部品がないから機械を捨てる」という選択をする前に、「リバースエンジニアリングで復元する」という選択肢があることを思い出してください。
図面がなくても現物があれば高精度に復元が可能であり、たとえ破損・摩耗していても本来の形状を推測して設計することができます。さらに、材質変更や改良によって純正品より長持ちさせることも、1個から製作して設備全体の買い替えコストを大幅に削減することも可能です。技術の力で、愛着ある設備を一日でも長く、安全に使い続けるお手伝いをさせていただきます。
■リバースエンジニアリングで部品復元なら、藤田工業にお任せください！
有限会社藤田工業は、千葉県市原市を拠点に、日本全国の工場・プラント設備の課題解決をサポートしています。ただ部品を作るだけでなく、現場の状況を理解した「使える部品」を提供するのが私たちの強みです。
全国のお客様からのご依頼も多数実績があり、郵送でのやり取りで完結可能です。測定・材質分析から図面化、製作、納品まで一貫して対応するワンストップ体制を整えているため、お客様の手間を最小限に抑えます。
また、試作品や補修部品など1個からの小ロット対応も喜んで承ります。「図面がない」「メーカー廃業」「部品が割れている」といった他社で断られた難易度の高い案件も、まずはご相談ください。さらに、部品製作だけでなく、工場内の安全対策（はしご・手すり・フェンス設置）や配管工事も得意としておりますので、設備のメンテナンスを丸ごとご相談いただけます。
「この部品、なんとかならないか？」そう思ったら、捨てる前にまずは写真を撮って送ってください。私たちが解決策をご提案します。
