皆さん、こんにちは。
千葉県市原市を拠点にリバースエンジニアリングなどを手がける有限会社藤田工業です。
長年稼働している工場の設備や機械において、もっとも頭を悩ませるのが「部品の確保」ではないでしょうか。「機械が故障したが、メーカーが既に倒産している」「純正部品が廃番になり、交換部品が手に入らない」「社内に図面データが残っておらず、どう作ればいいかわからない」
こうした切実な課題を解決する手段として、現在多くの製造業様からお問い合わせをいただいているのが、現物から設計データを復元する「リバースエンジニアリング」です。
しかし、いざ検討する際に一番の壁となるのが「費用」です。「特注対応だから高額になるのではないか」「相場がわからず稟議が通せない」という不安をお持ちの方も多いと思います。
そこで今回は、数多くの部品復元を手掛けてきた藤田工業の視点から、リバースエンジニアリングの費用相場や内訳、そして依頼する前に知っておくべきポイントを詳しく解説します。
■リバースエンジニアリングの費用相場と内訳
リバースエンジニアリングの費用は、対象となる部品の形状、サイズ、そして求められる精度によって大きく変動します。一律の定価があるわけではありませんが、目安となる相場を知っておくことは重要です。ここでは、規模感に応じた3つの価格帯に分けて解説します。
【小規模】数万円～10万円程度
もっとも安価に抑えられるのが、単純な形状の部品です。具体的には、手のひらに収まるサイズのブラケットや、単純な円筒形のシャフト、特殊な厚みのワッシャーなどがこれに該当します。この価格帯で収まる理由は、測定にかかる工数が少ないためです。複雑な曲面を持たない直線的な形状であれば、高価な3Dスキャナーを使わなくても、ノギスやマイクロメーターといったアナログ測定器具で十分に正確な寸法を測ることができます。また、CADソフトでのデータ作成（モデリング）も、熟練のエンジニアであれば短時間で完了するため、技術料を抑えることが可能です。
「図面はないけれど、形がシンプルだからすぐにデータ化してほしい」という場合は、この価格帯が目安となります。
【中規模】10万円～30万円程度
製造現場で最も需要が多いのがこの価格帯です。対象となるのは、ギア（歯車）、ポンプのケーシングやインペラ、カム部品など、機械の動作に関わる重要な機能部品です。
これらは一見単純に見えても、滑らかな曲面が含まれていたり、相手部品との噛み合わせ精度が求められたりと、高度な技術が必要です。特に、現物が摩耗や破損している場合、スキャンしたデータをそのまま使うことはできません。「本来はどういう寸法だったのか」という設計意図をエンジニアが汲み取り、摩耗分を補正して正しい形状に設計し直す必要があります。この「解析」と「修正設計」の技術料が含まれるため、小規模な案件よりも費用は高くなりますが、その分、実用性の高いデータが得られます。
【大規模・高難易度】30万円～
さらに費用がかかるのが、大型部品や構造が極めて複雑なものです。例えば、自動車のエンジンブロックや、複雑な形状の金型部品、あるいは内部構造が入り組んだマニホールドなどが該当します。
このクラスになると、外側からのスキャンだけでは形状を捉えきれないため、場合によっては製品をカットして断面を測定したり、産業用CTスキャンを用いたりする必要があります。また、数百点の部品からなるアセンブリ（集合部品）を丸ごとリバースエンジニアリングする場合も、膨大な工数がかかるため、費用は30万円から、場合によっては100万円を超えるケースもあります。高い精度と専門的な知見が不可欠な領域です。
■見積もり金額は何で決まる？費用の内訳
「なぜその金額になるのか」を納得してご発注いただくために、見積もりの構成要素（内訳）についても詳しく解説します。リバースエンジニアリングの費用は、主に以下の3つの要素で構成されています。
測定・スキャン費用
まずは、現物の形状をデジタルデータとして取り込むための費用です。使用する機器は、対象物の精度要求によって異なります。0.01mm単位の精度が必要な場合は高精度な接触式三次元測定機やハイエンドな3Dスキャナーを使用し、そこまでの精度が不要であればハンディタイプのスキャナーを使用することもあります。これら機器の使用料と、測定を行う技術者の人件費が含まれます。
基本的には、お客様から宅配便等で現物を弊社にお送りいただき、社内で測定を行いますが、設備から取り外せない大型機械などの場合は、現地へ伺う「出張測定」を行っているケースもあります。その際は、別途交通費や出張技術料が加算されます。
モデリング・設計費（データの作成・修正）
ここがリバースエンジニアリングの核心部分であり、費用の大半を占めることも多い項目です。スキャンして得られたデータは、あくまで無数の「点の集まり（点群データ）」に過ぎません。これを、マシニングセンタなどの加工機で使える「CADデータ（ソリッドデータ）」や、製作に必要な「2D図面」に書き起こすのがCADエンジニアの仕事です。
特に、製造現場で使えるデータにするためには、先述した「設計意図の反映（摩耗の補正やJIS規格への適合）」が不可欠です。この工程は自動化できない部分が多く、エンジニアの経験値と作業時間がダイレクトに費用に反映されます。
製作費（材料・加工・仕上げ）
データ作成だけでなく、最終的な「部品」として納品を希望される場合に発生する費用です。作成したデータを元に、マシニングセンタや旋盤で金属を削り出したり、3Dプリンターで造形したりします。材料費（鉄、ステンレス、アルミ、樹脂など）、加工費、そして熱処理や表面処理（メッキ・塗装）などの仕上げ費用が含まれます。
データ作成のみを行う業者も多いですが、藤田工業のように製作まで一貫して請け負う場合、データ作成と加工を別の会社に分ける必要がないため、トータルコストの管理がしやすくなります。
▼あわせて読みたい
3Dスキャンで図面化する流れやメリットを紹介！リバースエンジニアリングの活用法とは
■依頼から納品までの流れは？
実際にリバースエンジニアリングを依頼する場合の一般的なご依頼から納品までの流れをご紹介します。流れを把握しておくことで、スムーズなやり取りが可能になります。
ヒアリング
まずはお問い合わせフォームや電話にてご相談ください。この段階で、「どのような部品か（写真や概略寸法など）」「何のためにデータが必要か（修理用、解析用など）」「いつまでに必要か」をお伺いします。特に「目的」を明確に伝えることで、過剰なスペックを避け、コストダウンの提案が受けられる場合があります。
現物送付・見積もり
正確な費用を算出するために、現物を弊社までお送りいただきます。現物の状態（汚れ、破損具合）や複雑さを確認し、どの程度の精度が必要か、どのような納品形式（データのみか、現物製作か）が最適かを判断した上で、正式な御見積書を提出します。

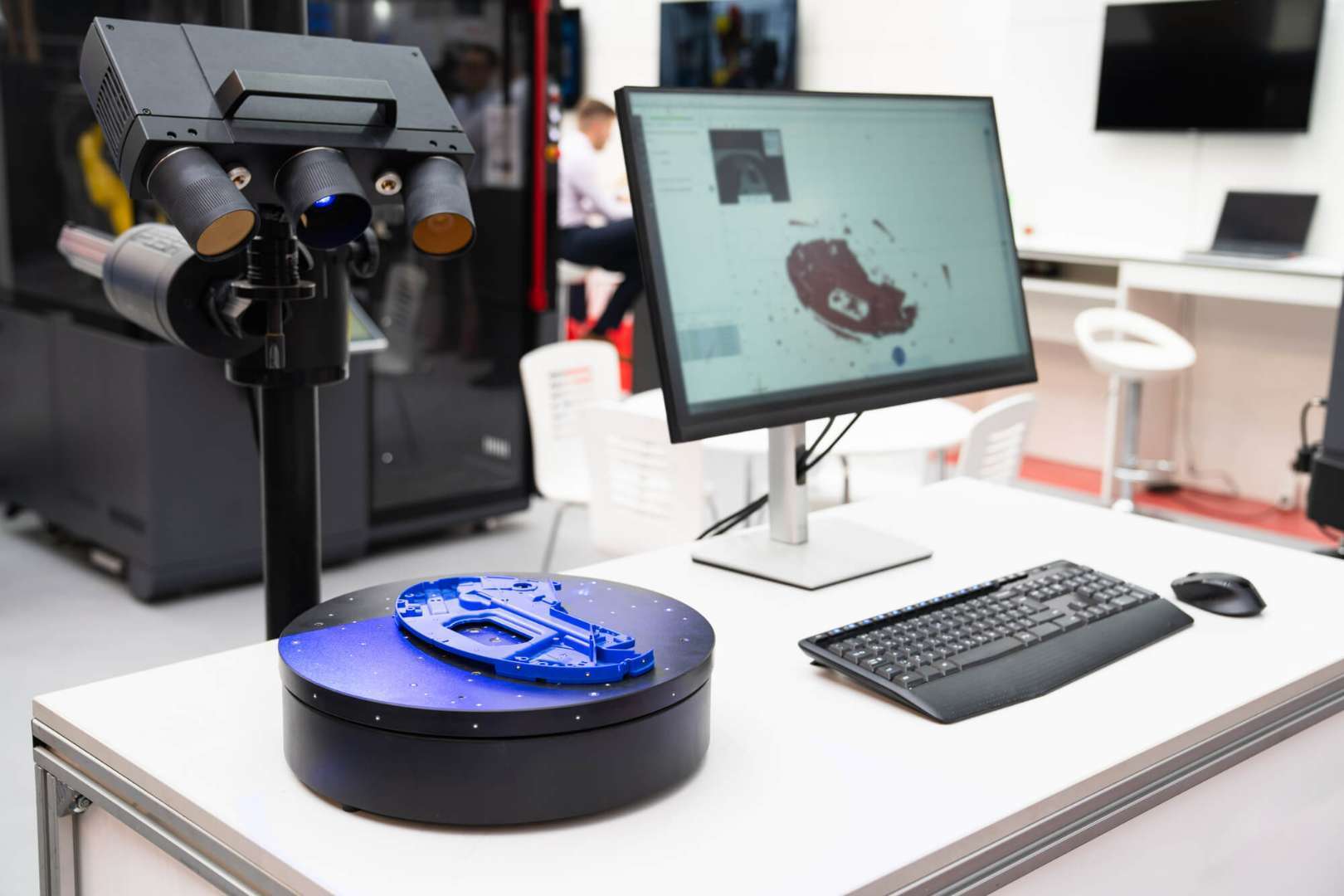

測定（スキャン）
ご発注いただけましたら、早速作業に入ります。3Dスキャナーや接触式の測定機を駆使し、現物の形状を精密に測定します。弊社では、形状に応じて最適な測定機器を使い分け、ミクロン単位の形状データまで取得可能です。
データ作成
測定データを基に、CADソフトを使用して3Dモデルや2D図面を作成します。摩耗している部分は元の寸法を推測して修正し、加工に適したデータへと仕上げていきます。
製作
作成した図面データを基に、実際の部品製作を行います。金属加工から樹脂加工まで、用途に合わせた最適な工法で製造します。弊社の一貫対応ならば、データと完成品との整合性も保証されます。
納品
完成した部品、または作成したデータをお客様へ納品します。部品の場合は厳重な検査を経て出荷され、お手元の機械に取り付けて動作確認を行っていただきます。
▼あわせて読みたい
部品の図面がなくても大丈夫？ リバースエンジニアリングの流れや業者を選ぶ際のポイントを紹介
■費用と納期が変動する要因
同じような部品でも、条件によって見積もりが変わることがあります。費用と納期を左右する主な変動要因を知っておきましょう。
形状の複雑さとサイズ
最も大きな要因は、やはり「形状」です。単純な箱型や円柱形状であれば、測定もモデリングも短時間で終わりますが、自由曲面が多い部品や、内部が空洞になっている鋳造部品などは、作業工数が何倍にもなります。また、サイズが大きくなれば測定の取り回しが難しくなり、逆に極小部品であれば顕微鏡的な測定が必要になるため、それぞれ特殊な対応費用が発生します。
データの用途
「何のためにリバースエンジニアリングをするのか」によっても費用は変わります。「とりあえず形状の干渉チェックだけしたい」という場合であれば、簡易的なモデリングで済むため安価になります。一方で、「金型を起こして量産したい」「高精度の摺動部品を作りたい」という場合は、厳しい公差設定や面精度の調整が必要となり、エンジニアの拘束時間が長くなるため、費用は上がります。目的を明確に伝えることが、適正価格で依頼するコツです。
▼あわせて読みたい
工場のコスト削減に役立つ「リバースエンジニアリング」とは？
■リバースエンジニアリング実施時の注意点
リバースエンジニアリングは便利な技術ですが、実施にあたってはいくつか注意すべき点があります。トラブルを防ぐために必ず確認しておきましょう。
コンプライアンスへの配慮
技術的にはあらゆるものを複製可能ですが、法的な観点への配慮は不可欠です。特許権や意匠権が有効な製品を、販売目的で無断複製することは法律で禁じられています。ただし、自社工場内で使用する設備の補修部品として、メーカー供給が途絶えているものを製作することは、一般的に権利侵害には当たらないケースが多いとされています。ご依頼の際は、権利関係についてお客様ご自身でもご確認をお願いしております。
製造責任の所在
純正品ではない部品を製作して使用する場合、万が一その部品が原因で機械が故障したり事故が起きたりした際の責任（製造物責任）について理解しておく必要があります。弊社では製作時に厳密な検査を行いますが、設計仕様の決定はお客様との綿密な打ち合わせの上で行われます。
「現物」の提供
高精度なデータを作るためには、現物の状態が鍵を握ります。可能な限り汚れや油分を落とした状態でお送りいただけると、測定精度が上がります。また、現物が破損していても、破片が揃っていれば復元可能なケースが多いですが、欠損部分があまりに大きい場合は、類似部品やカタログスペックなどの参考情報が必要になることもあります。
▼あわせて読みたい
リバースエンジニアリングは著作権侵害になるの？ 違法になるケースや注意点を紹介
■まとめ
リバースエンジニアリングの費用について解説してきました。一見すると「部品一つに数万円〜数十万円」という費用は高く感じるかもしれません。しかし、メーカー部品の供給停止によって数千万円の設備を買い替えるコストや、海外からの部品調達にかかる時間とリスクを天秤にかければ、リバースエンジニアリングは極めてコストパフォーマンスの高い「投資」と言えます。
「費用が心配だ」という場合も、精度や仕上げを調整することで予算内に収まる提案ができることも多々あります。まずは諦める前に、専門家に相談してみることが解決への第一歩です。
■部品のリバースエンジニアリングなら、藤田工業にお任せください！
もし、今お手元に図面がなく、古くてメーカーも生産していない部品があれば、ぜひ藤田工業にご相談ください。エンジニアリング会社が廃業していて、どこの誰が作ったのか分からないような部品であっても、私たちの技術で図面作成から部品の複製まで対応いたします。
藤田工業は、単なるデータ作成業者ではありません。大手企業様からの設計依頼やお問い合わせを多数いただいている確かな技術力と実績がございます。お客様の困りごとに真摯に寄り添い、測定からデータ化、そして実際の試作品製作や小ロット製造まで、一貫して対応できる体制を整えています。もちろん、全国どこのお客様からのご依頼にも対応可能です。
また、私たちはリバースエンジニアリングだけでなく、工場の設備環境全体をサポートする建設・工事業務も得意としています。例えば、工場内の昇降設備が不十分で、脚立での作業中に事故のリスクを感じているような場合、安全なはしごや作業台の設置、安全柵やフェンスの施工といった安全対策工事も承っております。
「古い機械を直したい」というご要望から、「工場の安全性を高めたい」「生産性を向上させるために設備を改修したい」というご相談まで。工場の安全対策からリバースエンジニアリングまで、工場に関するあらゆるお悩みごとは、まずは藤田工業にお気軽にご相談ください。お客様の現場を守る最適な解決策をご提案いたします。
